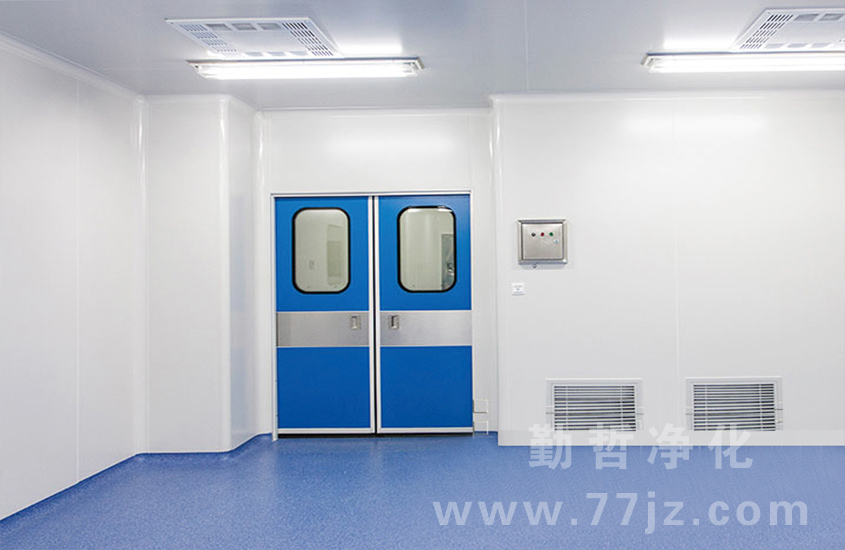

一、潔凈室的施工程序
這里所說的潔凈室施工,是指除土建施工以外的其他工種的施工。它包含的專業多、工種多,所以施工組織設計及現場協調統籌工作至關重要。沒有好的項目經理及綜合素質高的技術管理人員,就很難保質保量地完成任務。
生物潔凈室的種類繁多,每種生物潔凈室的施工都有其自身的特點。用途不同,材料不同,施工工序也不同。下面以固體制劑制藥車間為例,介紹其施工程序,其他的潔凈室施工程序可以此作為參考,進行適當修改即成。
新建制藥車間,大都是以土建框架結構為外殼,在其內采用滿足CMP要求的輕型壁板.材料(如彩鋼夾芯復合板)進行分割、裝修,即通常所說的大房子里套小房子的模式。在土建外殼完工,外門、外窗安裝完畢并把現場清理干凈后,方可進行凈化空調工程的施工。
總的施工程序:先有塵作業,后無塵作業,不允許二者交叉作業,否則會影響工程質量。也就是說,把所有產塵作業完成后,才可以進行不產塵的作業。產塵的作業有:各種管道的支架、吊架的安裝,各種吊桿、吊件的安裝,管道的焊接,等等。這就需要各專業、各工種在施工組織設計中,把這些在安裝過程中產塵的作業排列在前,由項目經理及相關技術人員進行統籌安排。即使該工種還不到進場的時間,也應派少量人員先進場進行相關的產塵作業。也可由各專業產塵作業的有關操作人員組成施工組,先進場進行各自的吊桿、吊件等產塵作業的安裝。待產塵作業基本完工后,再按總的施工組織設計確定的施工工序,安排相關專業依次進場施工,這是比較理想的施工順序。在實際施工中,經常是分專業、分工種、分時段進場。這種安排便于各專業、各工種的管理,但很容易出現有塵與無塵的交叉作業情況,這種施工安排應盡量避免。若不可避免,應做好防塵保護及有效清潔工作。
對固體制劑車間的施工,應按以下程序進行。
二、管道支架、 吊架安裝
(1)凈化空凋?qū)I(yè)的管道組(凡管及水管組),根據施工圏安裝凩管支架、吊架,水管支架、吊架(自來水管、空間冷水管、去離子水管等),若施工圖紙深度不夠的活,應由施エ單位進行二次設計;由設備組安裝高效送風口等設備的吊桿、吊件。
(2)潔浄室裝修組按現場二次設汁圖紙,安裝頂棚吊件、吊桿。多數潔浄室裝修圖紙深度不夠,均需在現場二次設計來確定相關尺寸。
(3)由消防施工組安裝消防管道支架、吊架。
(4)由電氣、自控安裝組安裝電攬橋架吊桿。
以上各專業、各工種在安裝吊架、吊桿辻程中,虛由各專業技木人員相互協調,由項目経理統籌,按施工圖設計的標高進行安裝。若遇到管道交叉、標高沖突吋,應會同沒計人貝合理避讓??偟脑瓌t:小管道避止大管道,不可各自為政。
三、風管、 消防管道的安裝
在管道支架、吊架安裝完隼后,應按施工組織設計的安裝順序及各專業進場時間,分專業、分吋段有序進場。
(1)安裝風管:在潔浄室的施工中,送、回風管尺寸最大,故應先安裝。在安裝期囘,不允許其他工種交叉作業,待風管按規程安裝完早并把開口部位用塑料薄膜密封嚴密后,其他工種方可進場。
(2)安裝消防管道:消防管道直徑較大,故應先安裝??紤]到與裝修專業的配合,應先安裝主管,支管應在裝修到一定程度吋再安裝。否則,裝修壁板不好安裝。
四、電纜橋架及水管、 氣管的安裝
電纜橋架、自來水管、空調冷水管、去離子水管及圧縮空氣管.如果水平及垂直空間允許的活,可同時交叉作業;若空間不允許,應先安裝電纜橋架,隨后配管配線,其他管道工程依次先后進場。這些管道只安裝吊頂以上的部分,迸人潔浄室內的分支管竝在不影呵室內裝修施工吋再配合安裝。
五、彩鋼夾芯板裝修
在上面管道的吊頂以上部分全部安裝完畢后,產塵操作已不太多,此時可進行彩鋼板夾芯裝修。彩鋼夾芯板屬剛性材料,尺寸大且怕劃怕撞,所以安裝的先后順序很關鍵。在徹底清掃場地后,根據施工單位的二次設計圖紙,在地面畫線,安裝50mmx25mm的槽鋁,從大空間廠房的一端開始安裝(遠離進料口的一端)。 先安裝墻板,后安裝頂板。墻板、頂板先后依次交替安裝,直到進料口為止,全部安裝完畢。有些施工方法提倡先安裝頂板,后安裝墻板。對于不上人吊頂,室內分隔材料不是彩鋼夾芯板,這種安裝順序是合理的,但如果用彩鋼夾芯板做裝修材料,這種安裝順序行不通。因?yàn)閴Π迳舷戮璋惭b50mmx25mm的槽鋁,而槽鋁和地面應錨固緊密,若先安裝頂板,在安裝墻板時易劃壞頂板且墻板無法插人上下槽鋁中。在安裝墻板時,靠墻墻板應離土建墻至少20mm,這樣一方面可吸收土建施工的尺寸誤差,另一方面可安裝有關配線管(多用Φ20線管)。在安裝頂板時,需在頂板上開洞口,以便安裝高級過濾器送風口及排風口。洞口宜在裝板前開好,頂板安裝到位后,應封好洞口邊緣。對于彩鋼板這類剛性材料,不應起拱,調至水平為好。墻板上的窗戶洞口、門洞口、回風洞口、傳遞窗洞口等,盡可能利用板的尺寸模數,既美觀又省料。在此過程中需和電線配管、消防工種、去離子水管及壓縮空氣管工種密切配合,適時穿插,進行不同工種的施工。此時如有少量電焊、氬弧焊施工,應做好彩鋼板的保護工作,應派專人進行交叉作業的施工協調。當彩鋼夾芯板初步安裝完畢后,室內消火栓配管及消火栓、去離子水管、壓縮空氣管、自來水管、照明配線管也同步安裝完畢。
六、管道試壓、 高效送風口安裝、風管檢漏及保溫
在安裝彩鋼夾芯板的圓弧角之前,應把水管與吊頂之上的主管接通并進行試壓,安裝高效送風口(用塑料薄膜封口)并用支風管把高效送風口與主風管接通,接通排風管支管,進行風管漏風檢查,合格后進行風管及水管的保溫。
七、安裝圓弧角及門窗框架型材
在以上工種相互配合安裝完畢后,潔凈室裝修場地不允許其他工種進人,此時開始安裝圓弧角,安裝門框及窗框型材及配裝玻璃壓條,安裝門扇,安裝消火栓箱,安裝回風口及洗手池。
八、安裝凈化燈、消防指示燈、開關、插座和配線
在潔凈室裝修完畢后,開始安裝凈化燈、消防指示燈、開關及插座并穿電線與吊頂夾層內的電源線接通。
九、安裝高效過濾器
經清潔地面后(若制作環氧樹脂自流平地面,應在底涂完工后),開始凈化空調系統空吹,空吹12h以后停機,再次擦洗室內壁面,安裝高效過濾器及擴散孔板,隨后用薄膜密封。
十、地面涂裝(以自流平為例)
打磨清潔地面,底涂、中涂、面涂(鏝刀刮涂)。在中涂刮涂以前,撕去高效送風口上的密封膜,開啟新風及排風閥,關閉回風閥,進行潔凈通風換氣,排除有害氣體,改善中涂、面涂的施工環境,保障施工人員的健康。
十一、撕膜、接縫注膠密封
地面施工完畢后,穿新的工作鞋,撕去彩鋼夾芯板上的保護薄膜,在接縫處注膠密封,至此,潔凈室施工完畢,可進行檢測驗收。
